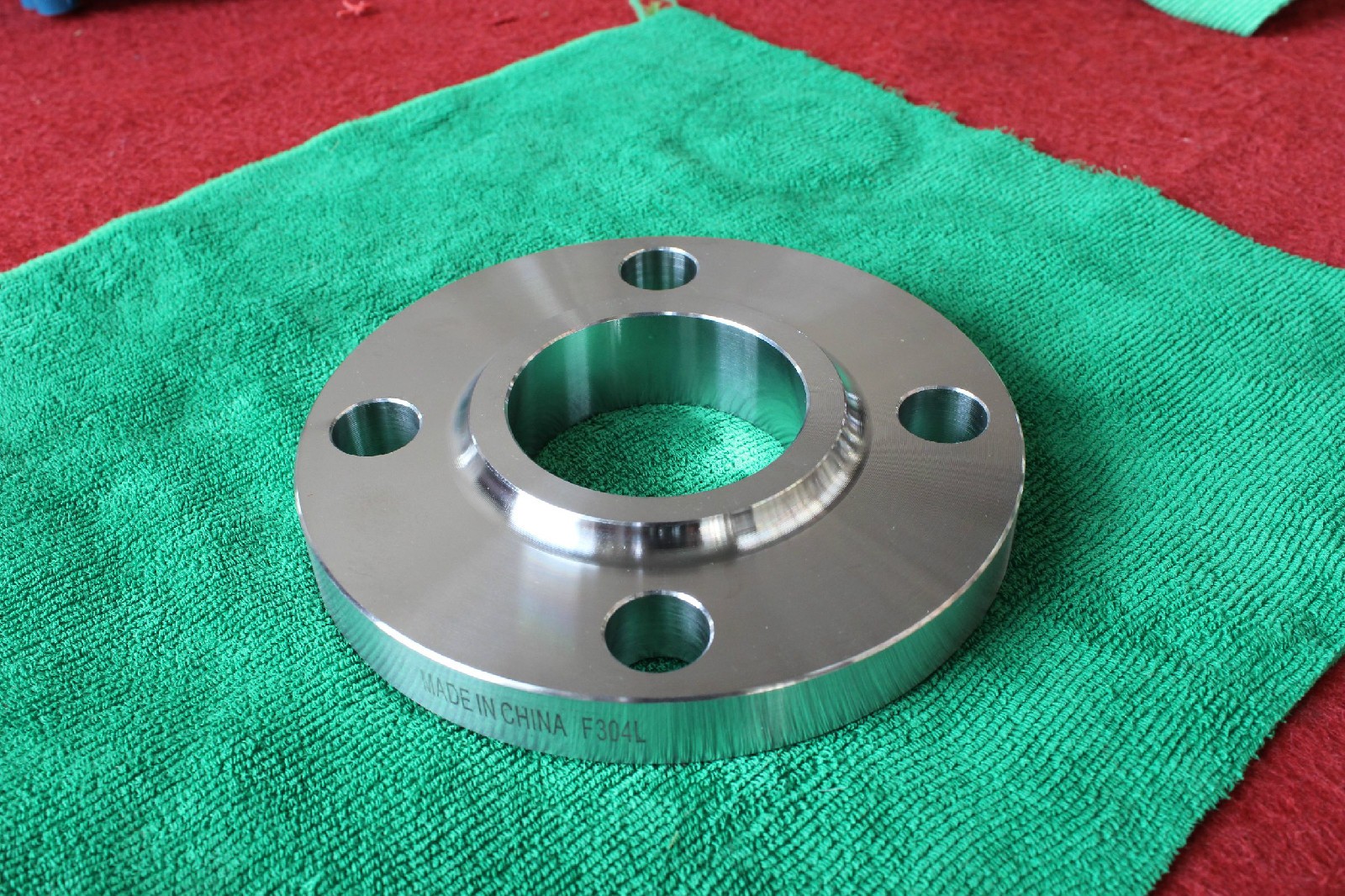

带颈平焊法兰

带颈平焊法兰全称带颈平焊钢制管法兰,是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。

带颈平焊法兰全称带颈平焊钢制管法兰,是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。
密封形式:突面(RF)、凹面(FM),凸面(M)、榫面(T),槽面(G),全平面(FF)。

通径范围:DN10~DN600。


制造标准:

中华人民共和国国家标准;
GB/T 9116-2010 带颈平焊钢制管法兰 (Hubbed slip-on-welding steel pipe flanges);


中华人民共和国化工行业标准;
HG/T20592~20635-2009 中 PN系列(欧洲体系) ;
HG/T20592~20635-2009中 Class系列(美洲体系) 。


带颈对焊法兰和带颈平焊法兰的区别

1、焊缝形式不同: 带颈平焊法兰管子与法兰的焊接焊缝形式为角焊缝,而带颈对焊法兰与管子的焊接焊缝形式为环焊缝。

2、材质不同:带颈平焊法兰材质为厚度符合要求的普通钢板机加工而成,而带颈对焊法兰材质多为锻钢件机加工而成。

3、公称压力不同:带颈平焊法兰公称压力为:0.6---4.0MPa的,而带颈对焊法兰公称压力为:1--25MPa等级的。

4、还有一点,带颈对焊法兰与接管连接的焊缝属B类缝,带颈 平焊法兰与接管连接的焊缝属C类缝,焊后无损检测不一样。

5、带颈平焊法兰与带颈对焊法兰不能随便替换,就制造角度而言,带颈平焊法兰(SO是SLIP ON缩写)内径大,意味着重量小,成本就低,另外公称直径大于250mm的带颈对焊法兰(WN是WELD NECK的缩写)要检测,SO的法兰不需要检测,所以成本就低了。
