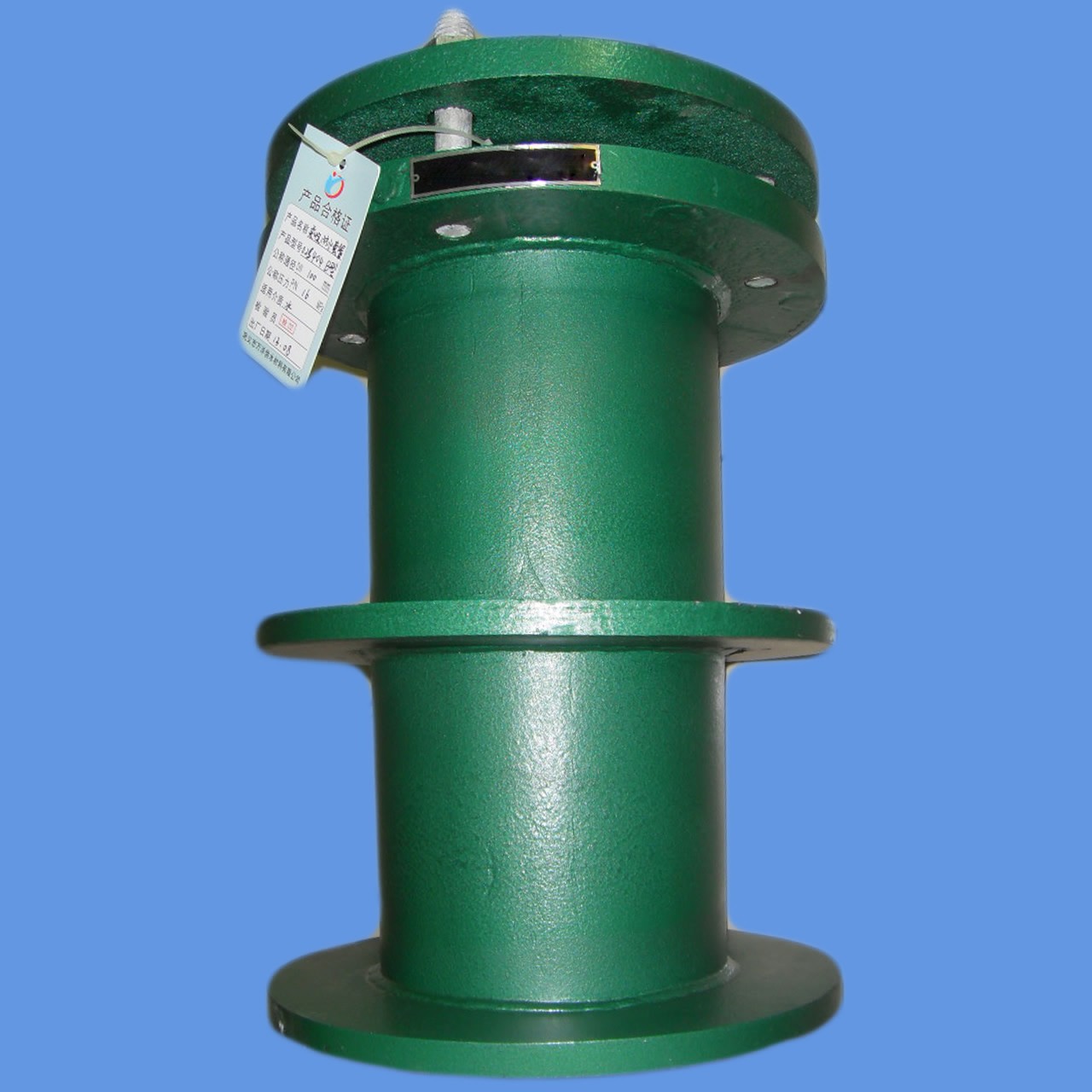

防水套管

柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。

防水套管又叫穿墙套管,穿墙管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样,柔性防水套管主要用在人防墙,水池等要求很高的地方,刚性防水套管一般用在地下室等管道需穿管道的位置。


柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。


刚性防水套管是钢管外加翼环(钢板做的环形套在钢管上),装于墙内(多为混凝土墙),用于一般管道穿墙,利于墙体的防水,而柔性防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管路,如和水泵连接的管道穿墙时。


不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件,常用于建筑、化工、钢铁、自来水、污水处理等单位。


刚性防水套管和柔性防水套管最直观的不同,外观上看就是不同的,柔性防水套管内部有橡胶止水环,如用在水池壁时防止漏水。它们安装长度是不一样的,柔性套管的标准长度是300mm而刚性套管的标准长度是200mm,但是它们有个共同点就是可以根据施工的需要任意加长或减短。


常用种类


——管道穿越基础、内墙、楼板等处时,避免管道(有压管道,如,给水、暖气等)使用时,对建筑物造成扰动,同时便于管道的安装与维修,设置的、大于安装管道外径的、材质与长度均符合要求的、安装在基础、内墙、楼板等管道穿越处短管。
——普通套管,多用焊接管制成,套管两端应机械裁口(如,用无齿锯等),对壁厚要求不严。
“防水套管”
——管道穿越地下室等有防水要求的建筑物、构筑物时,设置的特殊制作的套管。常用刚性防水套管。
——刚性防水套管,需在套管外焊接止水环翼,对套管的壁厚、环翼的壁厚都有严格的要求,
并应保证焊缝质量。
——新型加长型防水套管,为加厚墙体定做的加长型防水套管,可以满足超厚墙体的穿管要求。
—— 防腐蚀防水套管,经过防腐涂料特殊处理的防水套管,有效防止防水套管的氧化和腐蚀。


安装方法

“随土建施工一起安装”
——管道穿混凝土构造的剪力墙基础、穿梁、穿异形柱时,应随土建一起安装。原因是,预留孔洞后,套管与混凝土之间的二次浇注不好处理;有的无法处理,如地下室基础混凝土剪力墙上安装刚性防水套管。
“安装管道前安装”
——指管道穿混凝土楼板、普通砖墙时,一般都在混凝土楼板上预留孔洞,普通砖墙可以后凿过墙眼。楼板处,在安管道之前,掉通线、安装套管。砖墙上,画线,栽设支架,找好坡度,安装套管。
首先,防水套管管道在安装使用前应先观察其外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
其次,检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
再次,检查所有承插口是否到位、牢固、密实。
最后,防水套管安装时的管道坡度应均匀,不得有倒坡,屋面出口处管道坡度应适当增大。
防水套管的管道安装应按施工验收规范设置支吊架。


注意事项
防水套管安装注意:当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。穿管处混凝土墙厚应不小于300,否则应使用墙壁一边加厚或两边加厚。加厚部分的直径至少为D5+200。套管的重量以L=300计算,如墙厚大于300时,应另行计算.


分类说明

常用防水套管分为刚性和柔性两种。选型时应注意:防水套管是根据 建筑科学研究院研制设计的S312、02S404标准图集制造的。刚性防水套管适用于饮用水水池防水套管的安装,在石棉水泥填打完毕以后进行,填嵌密封膏时,应保证缝内各接触面无锈蚀,漆皮,污物,且干净,干燥。一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物;穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。


防水套管分类:柔性防水套管,刚性防水套管,钢制柔性防水套管,两侧防护刚性密闭套管,04FS02柔性密闭套管,加长型柔性防水套,不锈钢防水套管等。

分解说明

一种防水橡胶套管,包括:第一密封部,形成在使连接接触件的电线穿过的至少一个通孔的内周面上,与上述电线紧密接触;第二密封部,形成在外周面上,与连接器外壳紧密接触,其特征在于,具有上述第一密封部的第一部件由硬度低于具有上述第二密封部的第二部 件的弹性材料所形成。




S312型柔性防水套管说明:
1 、本图尺寸均以毫米来计。
2 、S312型柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。
3 、套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。外层防腐由设计决定。
4 、套管穿墙处之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围应比翼环直径( D6 )大 200mm ,而且必须将套管浇固与墙内。
5 、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径( D6 )大 200mm 。
6 、套管的材料重量是按墙厚 L 值为 300mm 计算,如墙厚大于 300mm 应另行计算。
7 、套管部件焊接材料,用 A3 材料制作, T42 焊接。
